Cardioline ECG100L avec interprétation

12 dérivations et 3/6 pistes

Cardioline ECG100L avec interprétation

12 dérivations et 3/6 pistes

Description | Informations techniques | Équipement standard |
Compatible avec
 |
Code:
Code du fabricant
Marque: CARDIOLINElink
Unité de vente:
Disponibilité:
heart_plus

1 480,00 €

(Prix HT)
Prix TTC 1 790,80 €
info Description
assignment Informations techniques
work Équipement standard
list
Compatible avec

Description

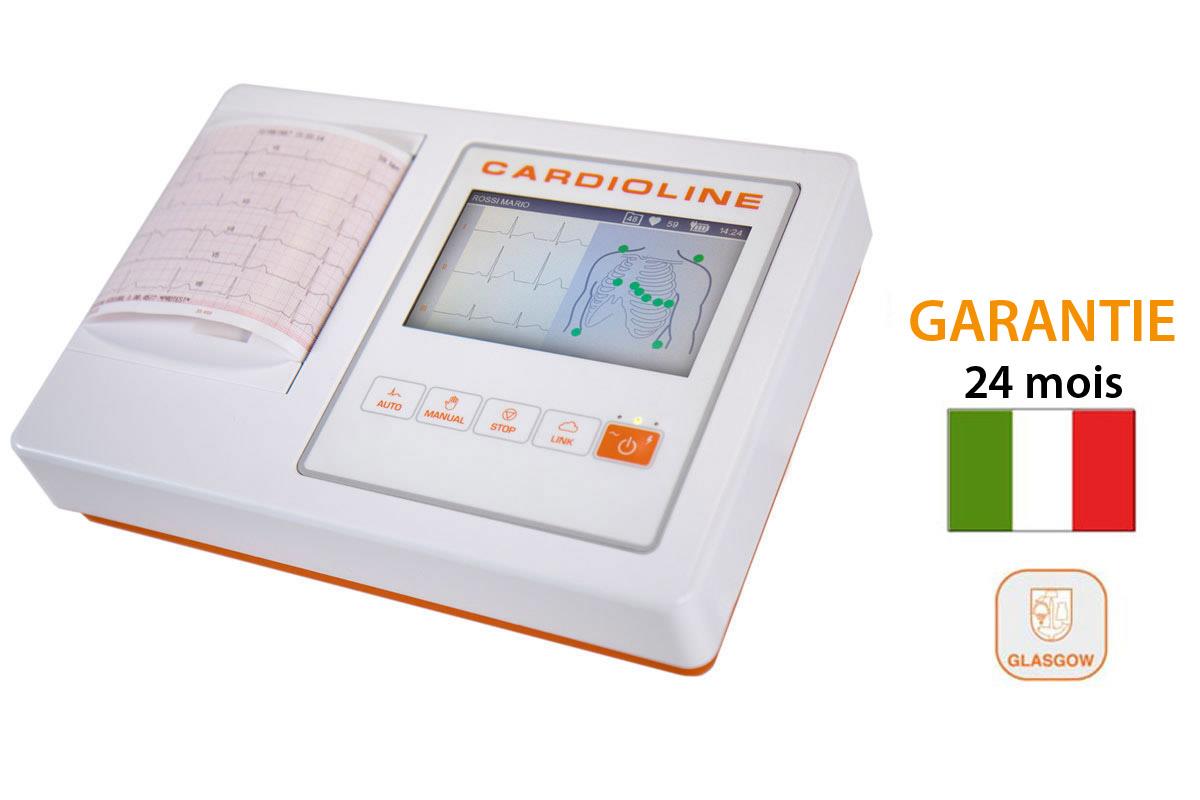

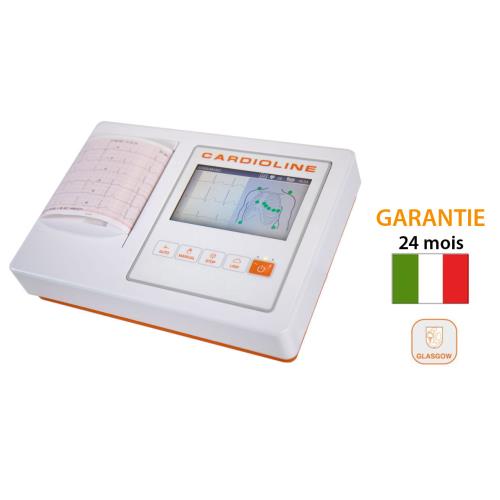

ECG100L est un électrocardiographe diagnostique à 12 dérivations très simple et pratique à utiliser, grâce à son grand écran tactile et ses touches de fonction.

Ce modèle est déjà fourni avec l'option d'interprétation.

Le dispositif est équipé d’un port micro-USB destiné à l’exportation des examens ECG en format SCP. Il fonctionne soit sur batterie, soit branché sur le secteur.

Les formats d’impression supportés incluent : standard ou Cabrera ; AUTO et STAT 12 dérivations avec 4 mises en page (6×2, 3×4, 3×4+1, 3×4+3), Manuel 3/6/12 pistes.

Le signal ECG est enregistré par un câble patient à 10 brins et s’affiche en temps réel sur un écran LCD intégré dans le dispositif. L’électrocardiographe peut analyser et mémoriser les tracés ECG, les envoyer sur un support externe par internet ou via le port micro-USB, imprimer un ECG à 12 dérivations en modalité automatique ou manuelle sur son imprimante thermique.

L’interprétation d’ECG au repos avec algorithme de Glasgow
L’interprétation d’ECG au repos Glasgow est un algorithme développé à l’Université de Glasgow, en Ecosse, qui fournit une analyse complète de l’ECG au repos, notamment l’interprétation pédiatrique complète et la détection de l’infarctus du myocarde aigu, parfait pour les applications d’urgence. Cet algorithme prend en compte dans ses analyses des critères spécifiques tels que : âge, sexe et origine, et assure un haut niveau de précision. Cette interprétation doit être revue par un spécialiste qui complète le rapport avant de l’archiver ou l'exporter.

Compatible avec

• Adaptateur avec fiche femelle 4mm pour électrodes à bouton pression

• Adaptateurs pour fiche / languette 4 mm

• Chariot pour ECG Cardioline gamme 100 L / S /+

• Électrodes ECG à languette prégélifiées - 34 × 23 mm

• Électrodes ECG F3240SG en mousse bouton pression 32×40 mm - Gel Solide

• Papier thermique compatible pour ECG100L - 100 mm × 20 m

• Papier thermique pour ECG100L

• Sac pour ECG100 Cardioline

Équipement standard

  • Câble patient IEC ECG, 10 fils, fiche 4 mm
  • Adaptateurs pour fiche / snap 4mm, 10 pièces
  • Électrodes ECG jetables, pontet 4 mm, 2 boîtes de 60 pièces
  • Câble d'alimentation 10 A 2 m
  • 2 rouleaux de papier ECG, 100mm, 20m
  • Mode d'emploi
  • Interprétation avec algorithme de Glasgow
  • Garantie Cardioline 2 ans



Informations techniques

Acquisition ECG
  • Dérivations ECG : 12 dérivations (I, II, III, aVR-L-F, V1-6)
  • Câble patient : Standard 15D, câble patient 10 brins
  • CMMR : > 100dB
  • Impédance en entrée DC : 100MΩ
  • Convertisseur : A/D 17 bit
  • Fréquence d’échantillonnage : 32000 échantillons/seconde/canal
  • Conversion : A/D 17 bit
  • Résolution : 5 μV/LSB
  • Échelle de valeurs dynamiques : +/- 325 mV
  • Réponse à haute fréquence : 150Hz
  • Reconnaissance de stimulateur cardiaque : Reconnaissance hardware couplée à un filtre de convolution numérique
  • Protection contre la défibrillation : AAMI/IEC standard
  • Front-end performance : ANSI/AAMI IEC 60601-2-25:2011
  • Modalités d’acquisition : Automatique (12 dérivations), Manuel (3/6 dérivations), Stat (12 dérivations), Rythme (1 dérivation compacté)
  • Modalités d’acquisition et impression : AUTO et STAT 12 dérivations avec 4 mises en page (6×2, 3×4, 3×4+1, 3×4+3), Manuel 3/6/12 pistes d’impression.
  • Configuration dérivations : Standard, Cabrera
Traitement
  • Reconnaissance de stimulateur cardiaque : Reconnaissance hardware conforme aux exigences 60601-2-25
  • Reconnaissance lead-fail : Indépendant sur toutes les dérivations
  • Échelle de valeurs de la fréquence cardiaque : 30 - 300 bpm
  • Filtres :
    - Filtre passe-haut numérique, à phase linéaire, diagnostic (selon 60601-2-25 2ème éd.)
    - Filtre numérique interférence AC adaptatif 50/60 Hz
    - Filtre passe-bas numérique à 25/40 Hz (pour l’impression et l’affichage)
  • Mesures ECG : Toutes les dérivations, moyennes, correctes
  • Mémoire interne : 50 ECG
  • Formats d’exportation : SCP
  • Connexion : micro-USB
Écran
  • Type d’écran : LCD couleur TFT de 5” rétro-éclairé avec panneau tactile résistif
  • Résolution de l’écran : 800×480
  • Données affichées : 3/6/12 dérivations en temps réel
  • Formats affichés : 6×2, 6×1, 3×1
Clavier
  • Type de clavier : Écran tactile plus touches de fonction dédiées
  • Touches dédiées : Auto, Manual, Stop, Link
Imprimante
  • Technologie : Tête thermique 108 mm
  • Résolution : 8 dots/mm
  • Vitesse de l’impression automatique : 5, 10, 25, 50 mm/s
  • Sensibilité/Gain : 5, 10, 20 mV/mm
  • Type de papier : Rouleau de papier thermique 100 × 2 000 mm
  • Impression automatique : 3, 3+1, 6 pistes ; Standard ou Cabrera
  • Formats d’impression : 6×2, 3×4, 3×4+1, 3×4+3
  • Impression manuelle : 3/6/12 pistes ; Standard ou Cabrera; 5,10,25,50 mm/sec
  • Alimentation : Alimentateur médical CA et batterie interne rechargeable
  • Alimentateur médical - Mod. AFM60US18 - XP Power Limited
  • Tension d’entrée de l’alimentateur : 100-240 Vac
  • Fréquence en entrée de l’alimentateur : 50/60 Hz
  • Sortie nominale de l’alimentateur : 30 W, 18 V, 1.67 A
  • Dimensions : 270 × 190 × 60 mm
  • Poids : 1,48 Kg
